梅捷SY-N5HM3-RL手上無IO,手工改電路方法

作者: 文德電腦  日期:2017-05-09 17:57:24   來源: 本站整理

不觸發。

待機正常,按開機鍵無反應。

測開機針3.3V正常,復位針1.5V(待機些主板為1.5V,開機后為3.3V)正常。

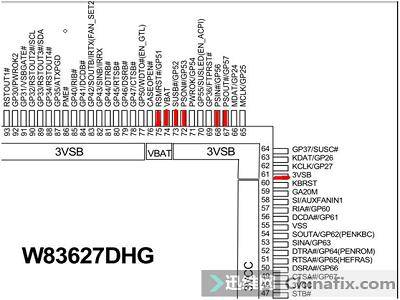

IO為W83627DHG

74腳VBAT:3V正常      61腳3VSB:3V正常      75腳RSMRST:3.3V正常

68腳PSIN:3.3V正常    67腳PSOUT:3.3V正常 72腳PSON:5V(待機正常)

用表筆插一下72腳,可以開機。加焊IO可以開機,第二天又不能開機了。用表筆測點72腳按開機鍵,有時候可以觸發,有時

候不能。測73腳SUSB#按下開機后為高電平,說明IO已收到南橋請求上電。73腳卻沒有拉低,說明IO損壞。手上沒有配件,

時間緊迫,所以改電路。先附圖:

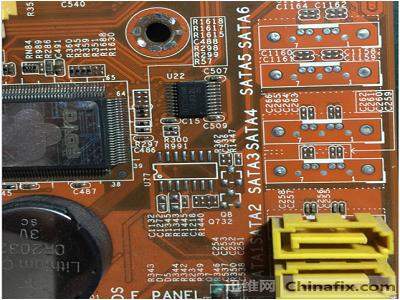

原板圖:

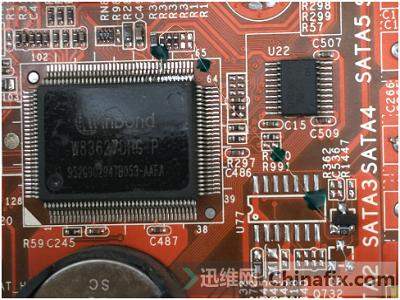

改電路后:

方法:

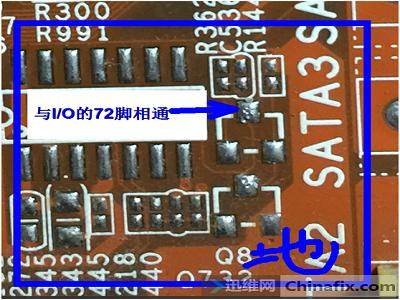

找來一個N溝道MOS管裝上,下面那個空位的D與S用銅絲相連接地。

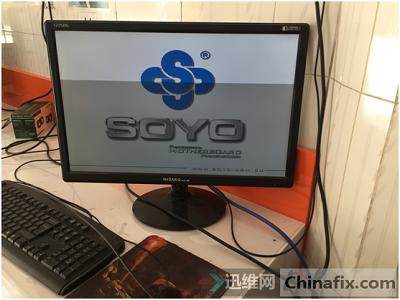

MOS管的G極與IO的73相連,測試過多次正常開機。
