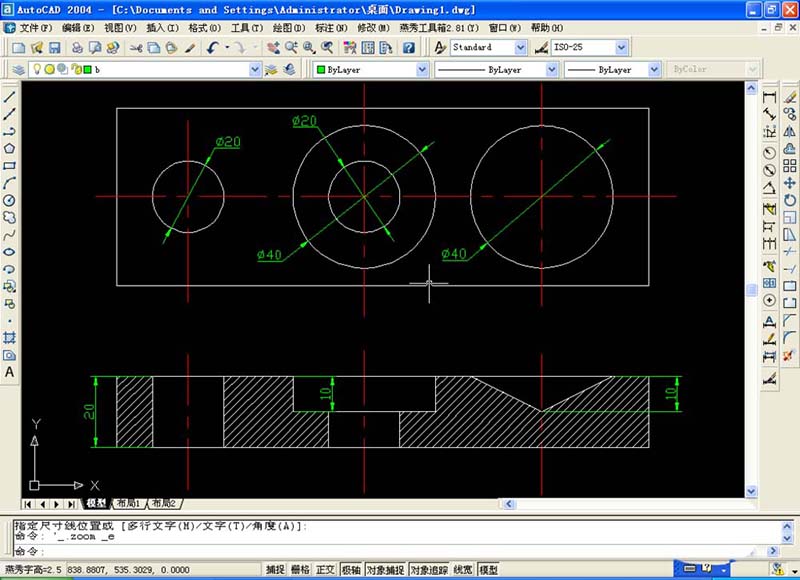

1、給圖標上尺寸

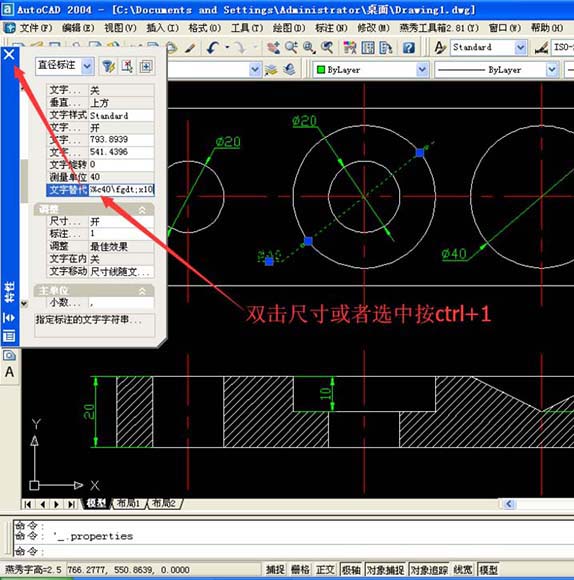

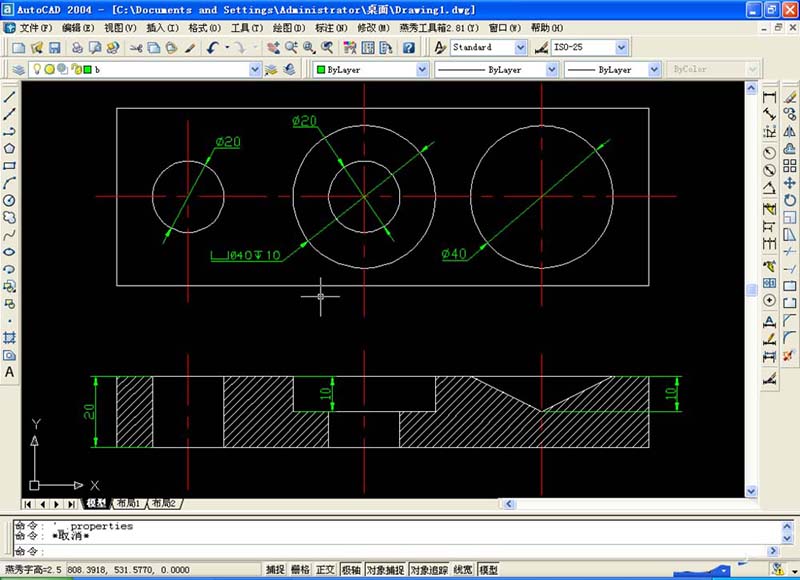

2、雙擊尺寸或者選中按ctrl+1——拖動滾動條到文字替代——輸入\fgdt;v%%c40\fgdt;x10（\fgdt;v代表圓柱形沉孔和锪平面孔符號；\fgdt;x代表孔深符號；\fgdt;w代表錐形沉孔符號）——按確認或者點擊關閉即可

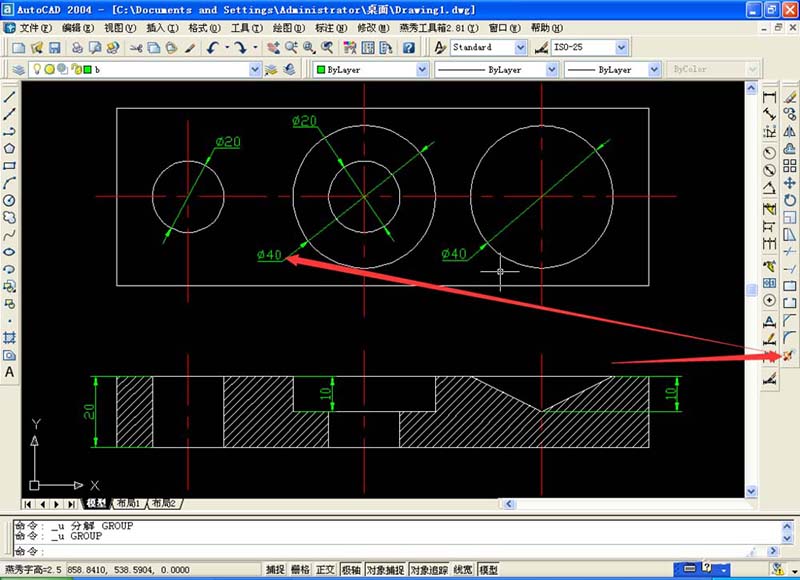

3、點擊分解——選擇尺寸

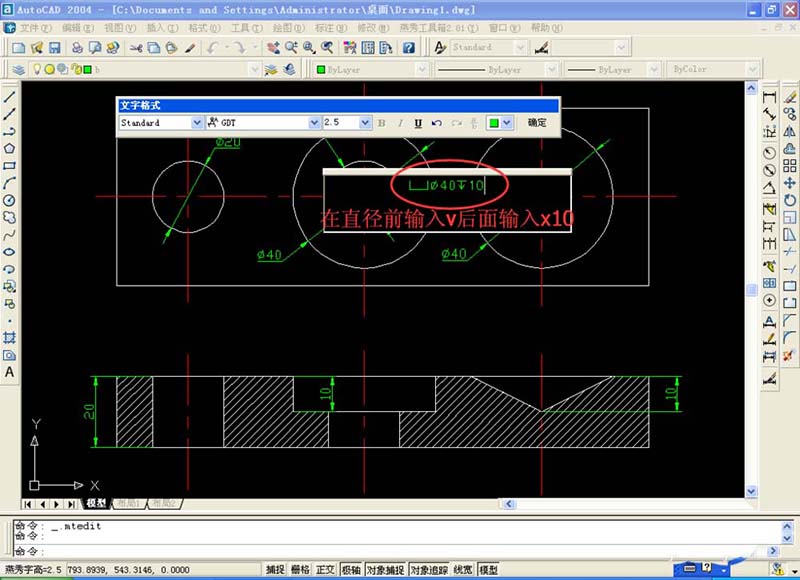

4、雙擊尺寸——文字格式如圖選擇GDT——在原有尺寸前輸入v，后面輸入x10（在GDT下v代表圓柱形沉孔和锪平面孔符號；x代表孔深符號；w代表錐形沉孔符號）

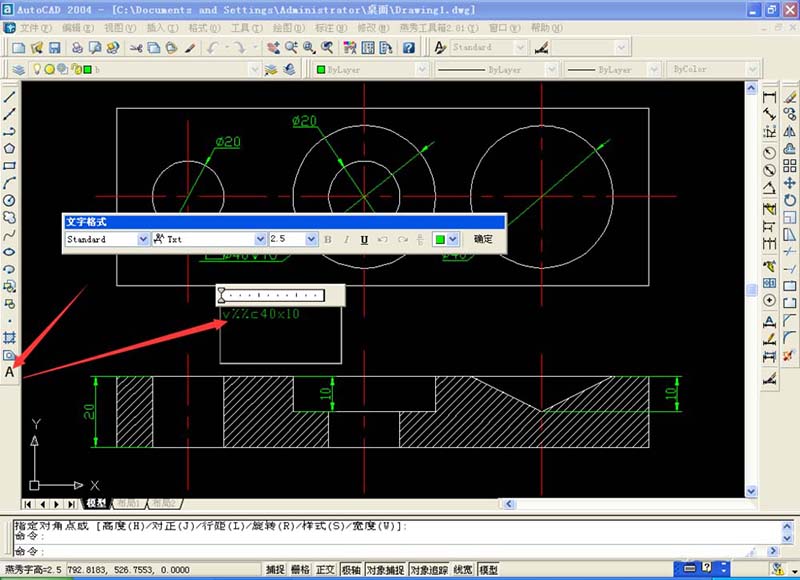

5、在分解后或者添加多行文字后——如圖所示輸入v%%c40x10

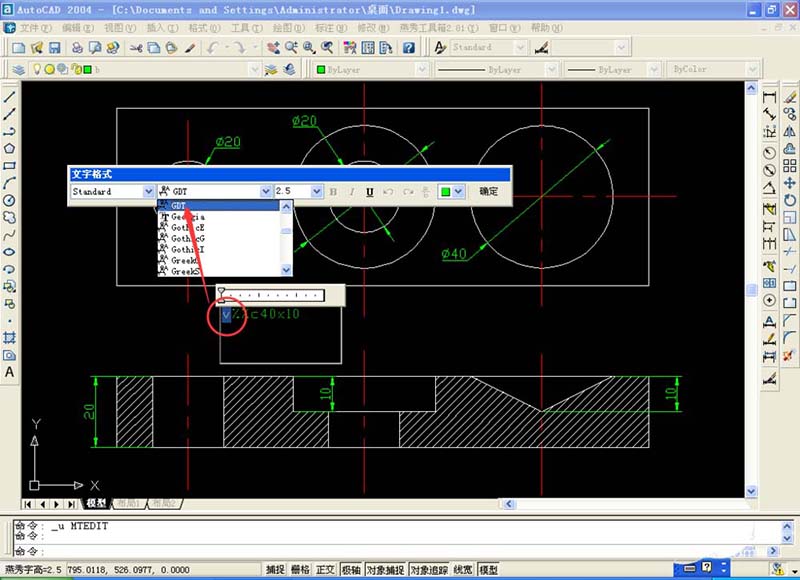

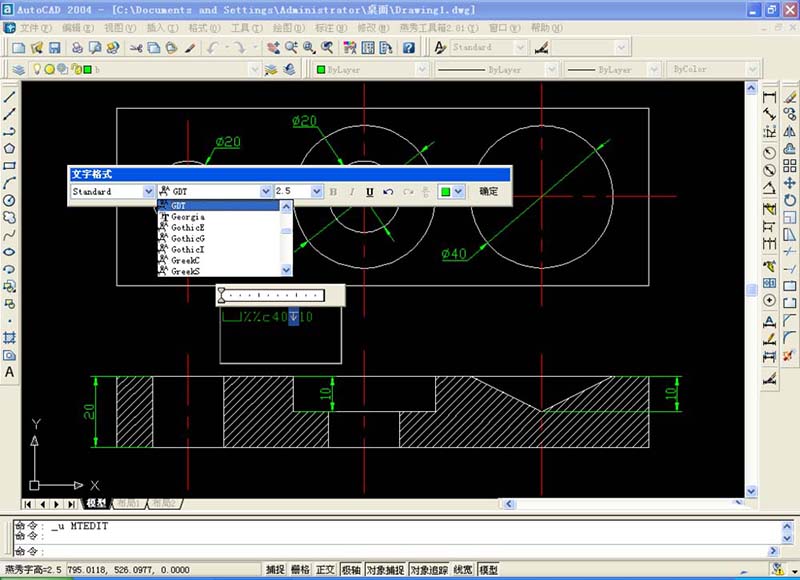

6、分別將v ，x的文字格式選擇GDT即可
