1.家庭網絡系統的架構

　　A．中小戶型網絡架構（滿足基本上網等網絡需要）

B．大戶型網絡架構（滿足高清影視等網絡需要）

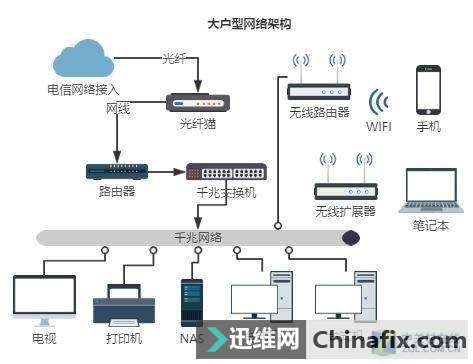

大戶型的網絡系統中，根據各種網絡產品的選型，房間的網絡布線方式，以及資金預算有多種網絡架構的變形，以上是最基礎的網絡架構。路由器，交換機是必備的，為了滿足高清影音視頻的需要整個核心數據交換層所有為千兆網絡，也為將來的網絡帶寬需要做好準備。無線網絡覆蓋采用的是無線路由器，跟中小戶型的方案一樣除了主路由器外其余無線路由器設置為無線AP模式，優點是普通用戶采購運用設置比較方便，缺點是穩定性不高，不能無線漫游。


　　對無線網絡比較注重的用戶可以采用專業的無線AP做WIFI覆蓋，效果及運用體驗會高很多。當然如果每個房間都有預留網口，可以運用一種86底盒安裝的面板型無線AP。

采用這種無線AP覆蓋家里的無線網絡，墻上的網絡口不會被暫用掉，而且能保證每個房間的WIFI信號強度，安裝在床頭柜后面或是電視柜后面，美觀度比較高，缺點是造價有點高。

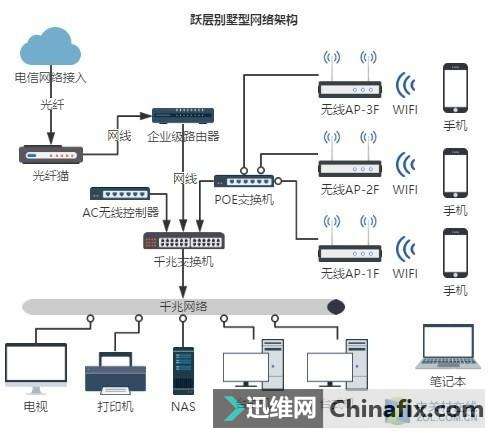

C．躍層別墅型網絡架構（滿足家用所有的網絡需要）

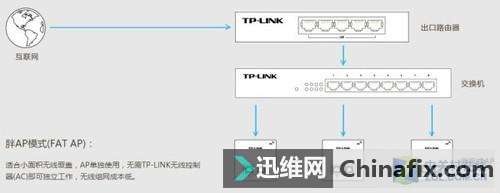

在躍層別墅型的網絡系統中，核心網絡的出口路由器跟千兆交換機都十分重要，所以一般都采用企業級的網絡產品，穩定性及性能都比家用級的好很多。無線網絡所有采用專用的無線AP進行網絡覆蓋，通過POE交換機直接用網線供電，安裝在吊頂內或空調檢修口處，通過AC無線控制器可以統一管理無線AP，實現網絡的漫游功能，穩定性也非常高。

　　2.家庭網絡系統的布線

　　A．確定弱電箱的位置


　　現在房產商在交房時，一般都會預留一個弱電箱，從樓道引入的光纖及網線都預留在弱電箱里，所以整個家里的網絡布線都要圍繞這個弱電箱展開。
一般我們都會見到以下這些弱電箱（網上搜到幾張照片）

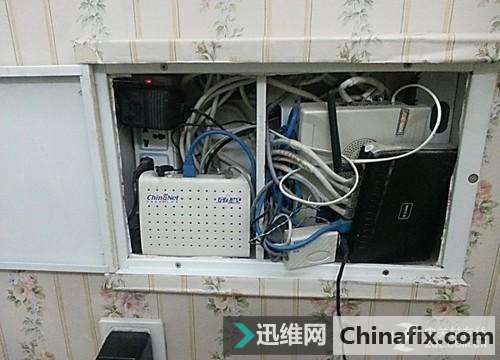

a．這個弱電箱的最大問題就是尺寸太小，放不下那么多設備，里面的線纜十分凌亂；無線路由器放在這個金屬鐵箱子里，門關上以后基本上無線信號就被屏蔽了，只能當有線路由器用。

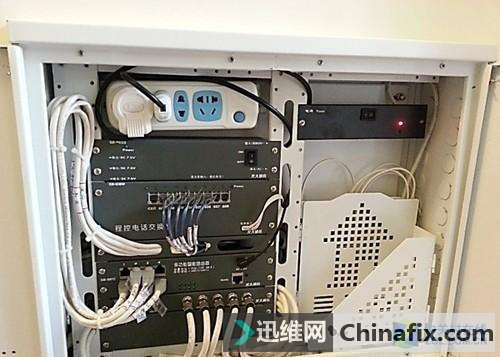

b. 這個弱電箱尺寸是足夠了，里面也配好了電話交換機，網絡交換機，有線電視分配器，可以滿足基本的運用需要，只是這種弱電箱配套的網絡交換機或是路由器設備都不會很好，設備的穩定性很差，用起來網速也上不來，所以建議更換為自己采購的設備，性能跟穩定XD有保證。
如果碰到了第一種弱電箱的情況，如果管線不受影響的情況下，建議直接拆除更換。

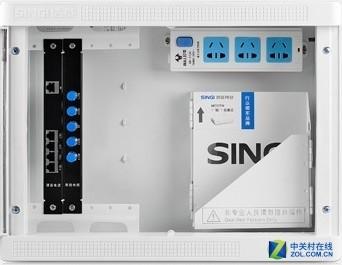

建議預埋用標準弱電箱，尺寸400*300*120mm，布局合理美觀，常用設備都可以放進去。弱電箱的位置在施工前需要提前想好的，有沒有影響到裝修效果，以后檢修方不方便，入戶的光纖是否足夠長，能不能改變位置都影響了后期的施工。所以要先把弱電箱的位置定好。B．確定網絡的點位雖然現在上網都以無線網絡為主，但是為了確保網絡的穩定與可靠我們在裝修前期必須要預埋好各個房間的有線網絡點位，確保每個主要的房間有網線的接入，以方便日后的無線網絡接入或是有線網絡設備的接入。

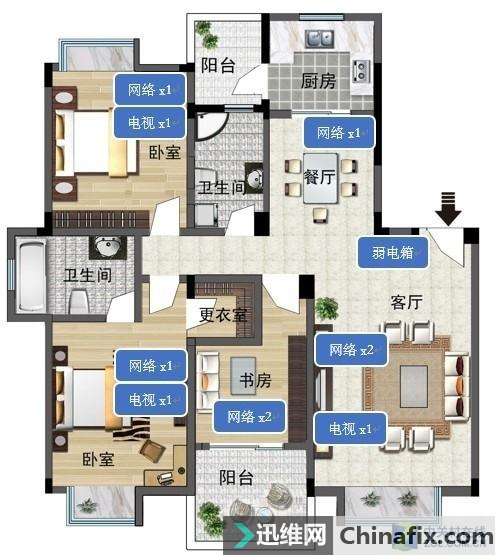

　　以下面這張戶型為標準：


　　網絡點位：


　　客廳：2個，餐廳：1個，書房：2個，主臥1個，次臥1個。


　　電視點位：


　　客廳：1個，餐廳：0個，書房：0個，主臥1個，次臥1個。以杭州為例，有線電視如果需要點播還需要另布一根網線跟電視線一起接入華數網絡。此網絡為專用網絡，不能與電信的互聯網絡連接。

此戶型一共配置了7個有線網絡端口：


　　客廳的2個網口，1個給無線擴展路由，1個給網絡機頂盒。


　　餐廳的1個網口，給無線網絡擴展預留。


　　書房的2個網口，1個給臺式電腦，1個給網絡打印機或是網絡存儲器（NAS）。


　　主臥的1個網口，給無線擴展路由或是給網絡電視機。


　　次臥的1個網口，給無線網絡擴展預留或是給網絡電視機。


　　可以根據自己的實際需要增減網絡點位，把數量統計出來，最后再選擇網絡設備。

　　C.確定網絡的布線方案

　　1.基礎方案（成本低，性能一般）

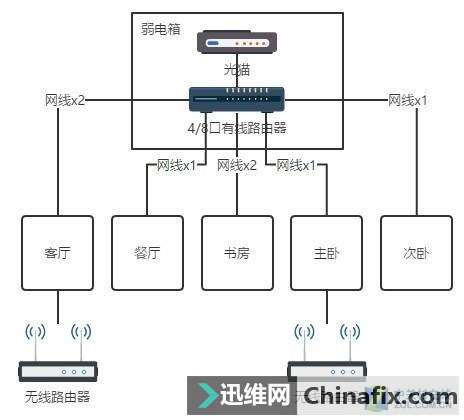

本方案由1臺4/8口100M有線路由器作為主路由器（含交換機功能），2臺300M無線路由器作為無線網絡AP（軟件設置為AP模式）運用，適合刷刷網頁看看視頻對網絡性能要求不高的的基本用戶。


　　市面上一般常見的家用無線路由器都只有4個LAN口，如下圖：1個WAN口連接光貓網絡端，4個LAN口連接電腦或其他AP網絡端。


　　如果您規劃出來只有4個網絡端口，前面說過弱電箱有鐵門會把無線信號阻擋掉，所以箱內運用的是有線路由器，如果裝修完成可以把鐵門拆除并用其他裝飾遮擋，則可以直接運用一臺4口的無線路由器作為主路由器放在弱電箱里，那么客廳的無線路由器就可以節省掉，另一臺無線路由器放在主臥進行無線網絡覆蓋。

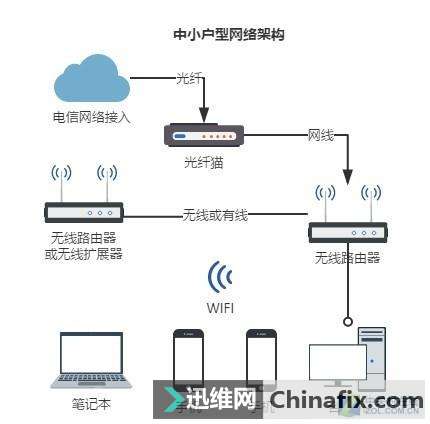

一般的中小戶型網絡系統，除了電信運營商的接入設備（光貓，ADSL貓等）只安裝一臺主無線路由器（即當作路由器運用，又當作交換機運用），如果無線網絡覆蓋不夠，會另外再配一臺無線路由器（當作無線AP運用，軟件設置成AP功能）或者無線擴展器作為無線信號擴展的設備運用，兩臺無線路由器之間即可以通過有線連接也可以通過無線橋接的方式連接。此種網絡系統結構非常簡單，主要是依賴于無線路由器的品質，現在主流的無線路由器是采用新一代11AC技術，提供2.4GHz、5GHz兩個頻段信號，2.4GHz頻段，無線速率可以達到450Mbps；5GHz頻段，無線速率可以達到1300Mbps至更高，5GHz頻段可接入更多無線終端，干擾少，速度快。
