機器型號：愛普生 LQ670K故障現象：切換到聯紙檔位，不進聯紙，進單頁紙正常
故障定位：聯紙切換齒輪組
愛普生LQ670K打印機如下圖

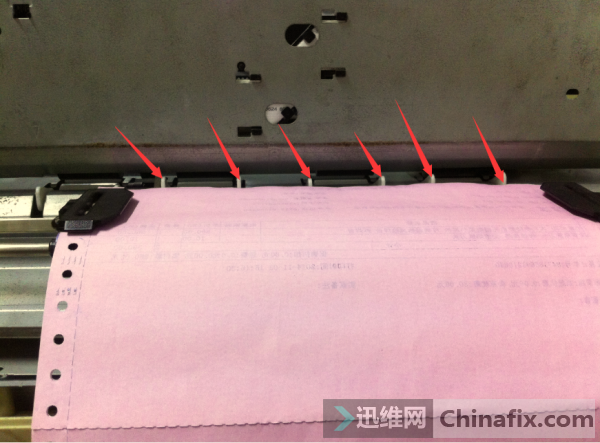

試機，聯紙被白色塑料擋住，無法進入紙路，故障如下圖
換個角度應該清楚一點
從前面打印單頁紙張能正常打印拆開機器觀察白色塑料位置，未見異常，
經試機發(fā)現，把進紙方式調節(jié)桿推到單頁紙張位置，白色塑膠就下去了，明顯是反了，
正常情況下，應該是吧進紙方式調節(jié)桿推動到聯紙位置，白色塑料才會下去。

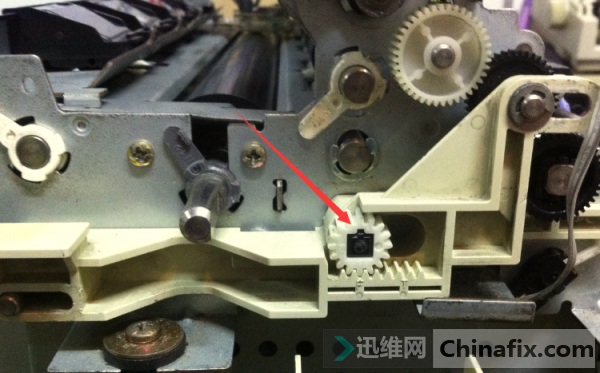

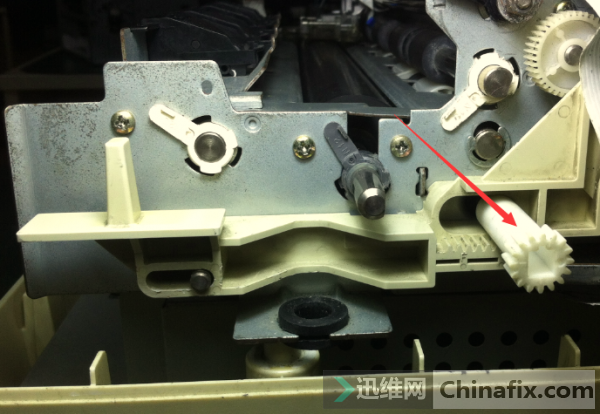

觀察了一下，白色塑料的上下是靠機器側面的一個齒輪控制的，如下圖
考慮這個齒輪是不是裝反了，但仔細看了，這個齒輪內部形狀不一樣，不可能裝錯。
繞了很大一圈，結果還是把故障定位在這個齒輪上，

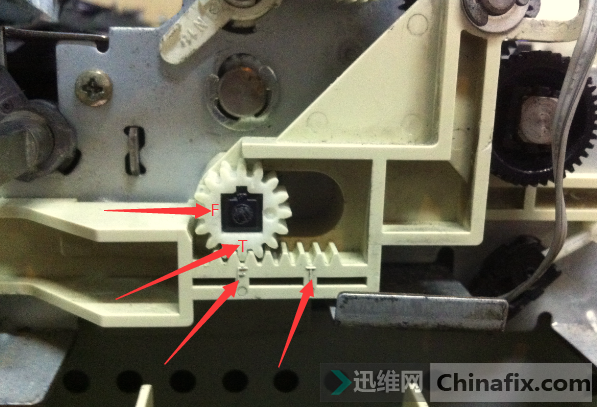

仔細看可以看到這個齒輪的下方，有兩個英文字母"F"與"T"如下圖,
然后仔細看齒輪上面也有兩個字母"F"與"T"如下圖
原來這兩個字母錯位了，被人裝反了，正常情況下，應該是"T"與"T"相對，"F"與"F"相對
調整方法如下圖，

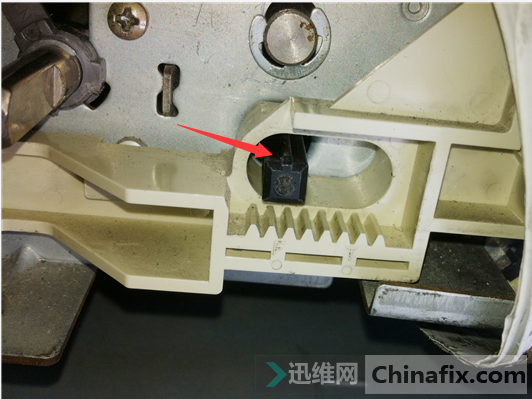

1，取出白色齒輪
，

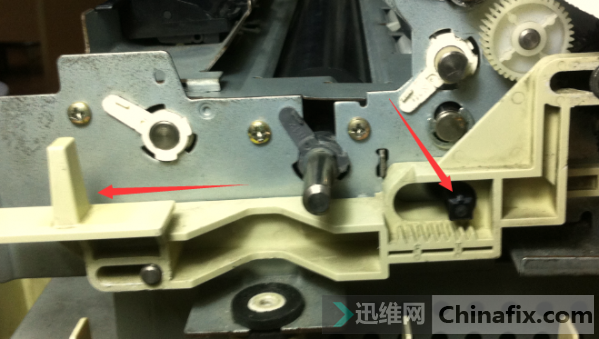

2，沿箭頭方向推動，紙張切換控制桿，如下圖

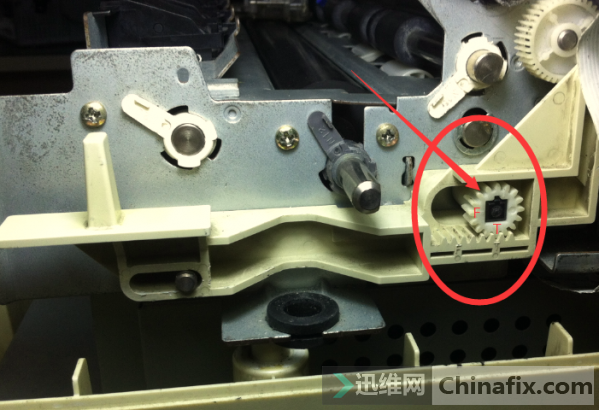

3，裝入白色齒輪，如下圖
4，裝入后，查看，"T"與"T"相對，再次切換紙張切換控制桿"F"與"F"相對應

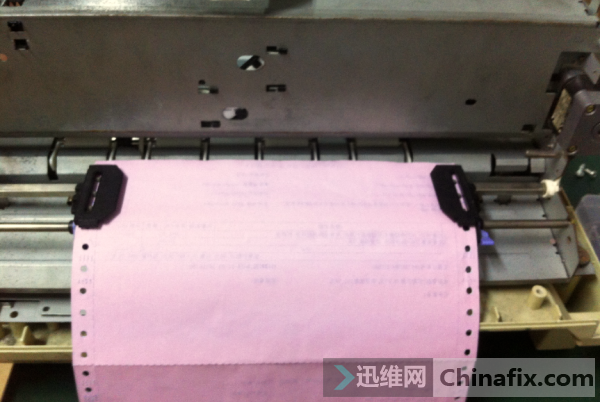

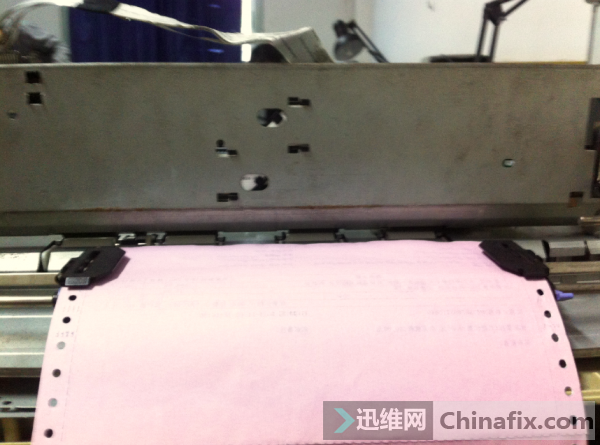

然后裝入聯紙，查看聯紙放入后效果，如下圖

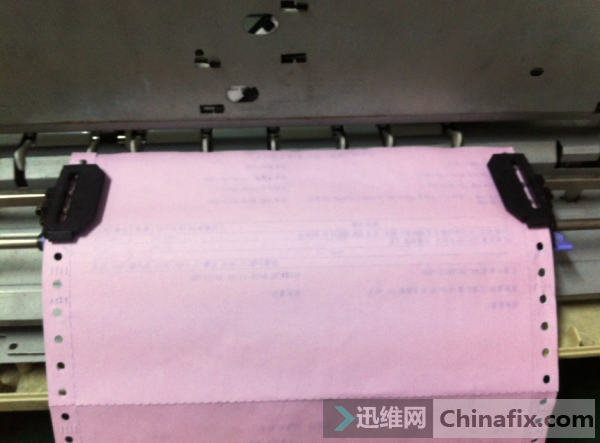

另一個角度查看，更清晰，切換到聯紙進紙，白色塑膠已經不再凸起
機器到此修復完畢
|
