[主板維修] 分享維修經驗步驟，花了幾天才修好技嘉B75M-D3V

作者: 佚名日期:2023-06-25 22:27:17 來源: 本站整理

型號GA-B75M-D3V R20，故障現象反復重啟，風扇轉一下停，然后反復如此，接上pc喇叭，無開機或者自檢提示音。
測量電壓12v 5v 3.3v正常，1.5v內存DDR_15V正常，2.5v參考電壓2_5LEVEL正常，，1.8v VCC1_8_PCH正常，VCC3_ME也是3.3v正常，BIOS芯片是華邦25q64，PCH晶振起振正常，只有cpu核心電壓VCORE為0，測量mos管無短路，核心電壓控制ISL95836HRTZ芯片，工作條件正常。純業余選手，沒有診斷卡，手頭也無示波器，陷入僵局。
分享維修經驗步驟，花了幾天才修好技嘉B75M-D3V

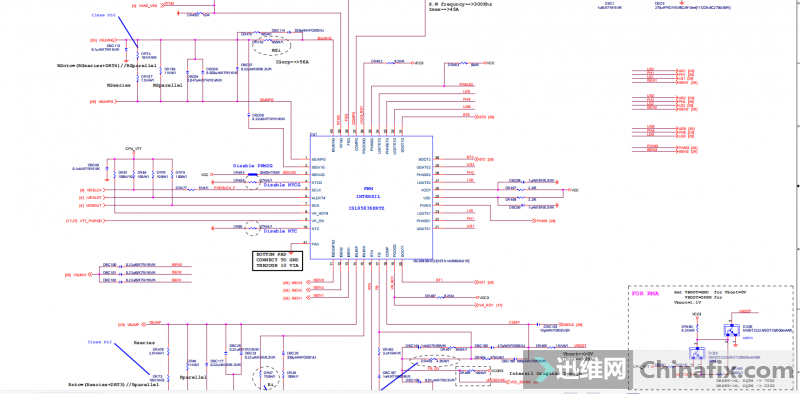

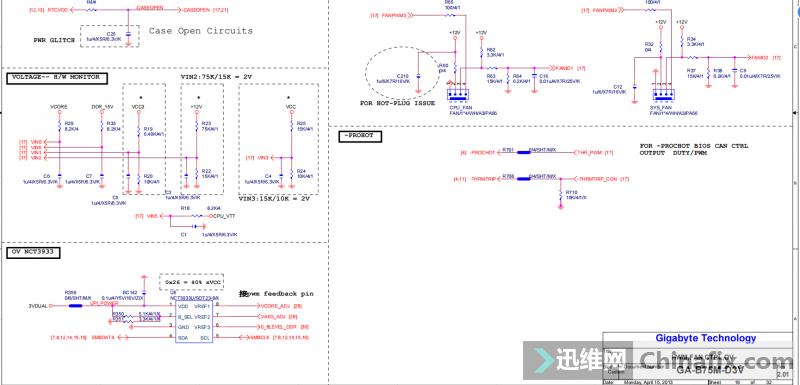

考慮沒大問題，在站內學習，發現技嘉板子保護電路故障率很高，看原理圖上有兩個熱敏電阻RS_DDR和RS_PHOT測量正常，GA-B75M-D3V R20 點位圖和原理圖站內就有下載，幾個關鍵保護點VIN6測量1.5v正常，VIN1測量2v正常，VIN測量2v正常，VIN3測量1.5v正常，VIN0測量0v不正常
分享維修經驗步驟，花了幾天才修好技嘉B75M-D3V

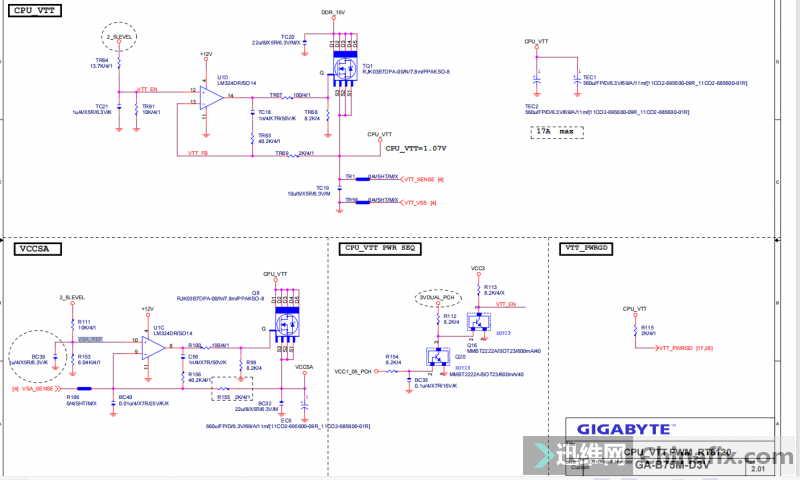

還有LM324DR/SO14的幾個關鍵保護點，LM324工作電壓12v正常，LM324的1、2、3腳電壓控制正常，LM324的5、6、7腳電壓控制正常，測到LM324的8、9、10腳電壓時，發現10腳電壓異常。
正常應該是0.9v實際測只有0.3v導致8腳恒定在0v，8腳0v導致Q8 mos管截止，Q8截止導致VCCSA為0v，VCCSA為0v估計是cpu不工作也不會跑碼，最后結論就是LM324損壞，高度懷疑的一堆貼片電阻和三極管 mos管沒有壞的，手頭沒有l(wèi)m324，調整R111和R153阻值使運放8腳輸出高電平，Q8 mos管型號是瑞薩公司RJK03B7DPA-00/N，柵極電壓要高于4v否則內部溝道過窄損耗過大，也就是說lm324輸出不良輸出電壓偏低會導致 mos管過熱損壞或者板子不穩定，技嘉BIOS設置調整核心電壓也是調整lm324的輸入端，然后lm324的輸出端控制mos管的導通程度來改變最終輸出電壓。

分享維修經驗步驟，花了幾天才修好技嘉B75M-D3V

總結下:
不要投機取巧，一步一步查，測下看看是否有明顯短路，測下各路電壓，晶振是否起振（芯片晶振輸入腳十分敏感容易被靜電損壞，測量要十分小心），復位電路是否正常，然后檢查各種保護電路。

按照以往經驗，關鍵部件都是一線國際大廠很少出問題輕易不要動，工作量太大，一般人無法操作還需要專業工具，控制ISL95836HRTZ芯片、IO芯片IT8620E、橋PCH最好不要動,板子上都是0402貼片電阻，太小了很難操作，需要好點電烙鐵、焊錫絲、助焊劑，沒有幾年經驗即使找到問題也很難修，極容
易擴大故障，BIOS芯片兩側引腳都少堆一點錫，采用兩把恒溫烙鐵同時加熱，5秒以內可以取下，如果焊錫質量不好或者過多、烙鐵質量不行、操作不穩，有可能燙壞芯片，或者把周圍小件弄丟一片，因為我都經歷過，學費都是要交的。

中間也嘗試更換BIOS芯片，發現25q64內部有壞扇區，所以25q64寫入后一定要在編程器上校驗核對，不行就換芯片
bios親測正常使用https://www.chinafix.com/thread-1287683-1-1.html
如果沒有點位圖和原理圖維修是幾乎不可能的，感謝各位師傅分享
