維修四塊B75主板，RT8120注意事項及實測參數，燒壞三個cpu三個內存
作者: 佚名  日期:2023-06-25 22:33:20   來源: 本站整理


第一塊技嘉B75M-D3V內存電壓高，不知情試機燒掉內存和cpu內部?jī)?nèi)存控制器，cpu報廢。

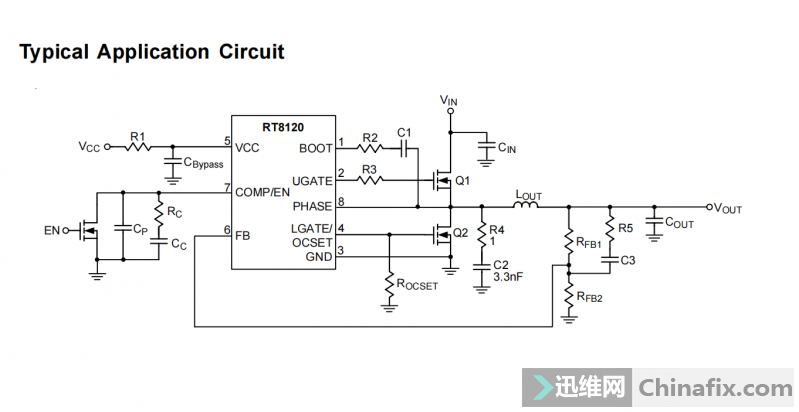

檢查RT8120D工作條件都正常，周邊電阻電容全部正常，換兩片RT8120D故障依舊，冷靜一下分析RT8120D的pdf手冊，發現7腳可以作為EN使能端，但是不是數字電路的那種使能端，發現RT8120D的7腳上連接著MQ4和MQ3，發現MQ4和MQ3全部損壞導致有額外電流流入RT8120D的7腳，7腳異常直接導致6腳電壓異常，6腳電壓異常直接導致ddr 1.5v達到3v燒掉內存和cpu內部?jī)?nèi)存控制器。更換或者拆掉MQ4和MQ3正常開機。分享維修四塊B75主板，RT8120注意事項及實測參數，燒壞三個cpu三個內存

分享維修四塊B75主板，RT8120注意事項及實測參數，燒壞三個cpu三個內存




第二塊B75主板無內存電壓，
RT8120D各腳數據，周邊電阻電容全部正常
1腳是11.7v
2腳0.54v
3腳為0
4為0
5腳12v
6 0.2v   改變FB腳的分壓電阻輸出無改變
7腳2v
8腳0.4v  0.4不是很穩定有時0.38v，剛開機還無電壓
拆掉電感 單獨拉出6腳接上下2k  6腳0.36v 8腳0.66
測量上下大功率mos管無短路，更換上下管后ddr1.54v正常，正常開機。
以下是 RT8120D ddr 1.5v正常工作值
1腳是12.56v
2腳4.83v
3腳接地
4為7.76v
5腳11.8v
6腳0.801v
7腳1.3v
8腳1.548v

第三塊P75主板內存電壓1.2v擺動，
測RT8120D各腳數據，周邊電阻電容全部正常，6腳0.801v也正常，發現6腳連接在u11 NCT3931U，這是一個可編程電壓基準，bios中調內存電壓大小
的，u11損壞導致6腳反饋波動， 拆掉NCT3931U后內存電壓1.5v恢復正常。

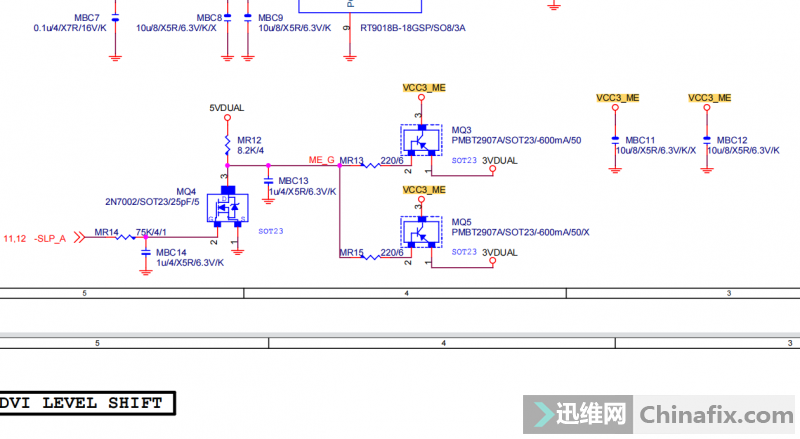

第四塊B75主板無VCC3_ME電壓，查找發現3VDUAL通過一個pnp三極管MQ3導通而來，更換三極管MQ3型號為PMBT2907后正常。


還是華碩故障率最低但是不太舍得用料，技嘉主板關鍵部件用料較好而且比較舍得用料，但是像電阻小三極管小mos管故障率較高，設計上華碩和技
嘉都不錯，國產其它品牌各方面都差一些。
業余愛好者，沒有診斷卡，接個pc喇叭當診斷卡。感謝論壇提供資料。
