網絡隨便一搜還能找到介紹筆記本風扇轉速調節方法：

      http://www.meilele.com/baike/4827.html

      http://zixun.jia.com/article/337270.html

      而在這里，我要講的不是通過軟件來控制筆記本風扇轉速調節，而是從硬件電路方面講述：

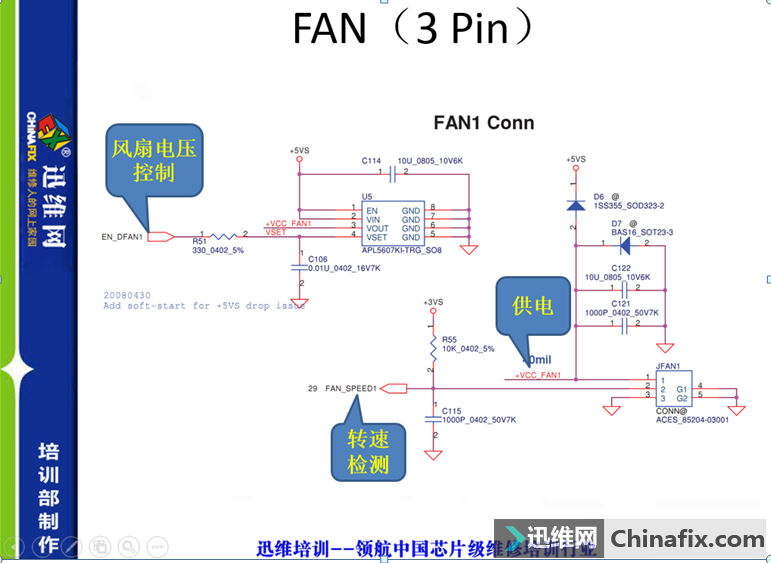

如下圖，這是風扇接口電路的課件截圖：

圖中是3針的筆記本風扇接口，第1針VCC_FAN1為風扇的供電(由U5的3腳提供電壓)，第2針FAN_SPEED1為風扇的轉速反饋，第3針GND自然就是接地了



筆記本風扇轉速調節 圖1



     這種3針的筆記本風扇接口，風扇的轉速是通過控制風扇的供電來調節的：當溫控電路檢測到CPU的溫度在升高時，溫控電路會逐漸提高EN_DFAN1的電壓，送給U5的VSET電壓設定腳，U5把2腳得到的VIN電壓，根據VSET的設定值，適當調節VOUT輸出的電壓值：VSET的電壓越高，U5輸出的電壓也越高，直到達到5V。

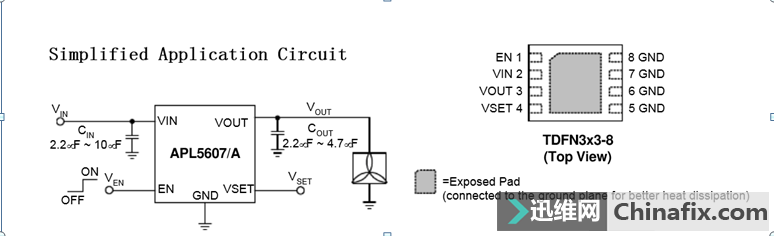

下圖為APL5607的典型應用圖和引腳名稱圖：

筆記本風扇轉速調節 圖2

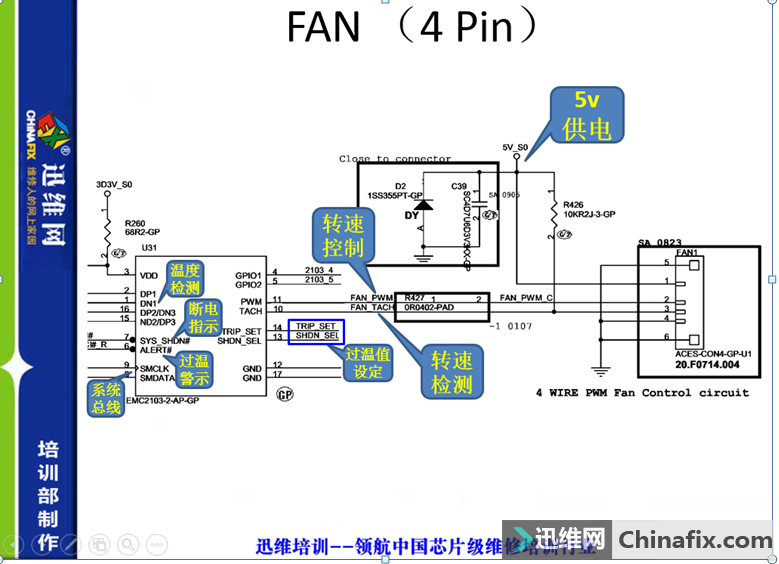

      筆記本中常見的風扇接口還有一種更常見的4針接口。如下圖所示，F(xiàn)AN1為風扇接口，1針為5V供電，2針為轉速控制，3針為轉速檢測，其他接地。U31為溫控芯片。這種筆記本風扇轉速調節是由U31智能控制的

筆記本風扇轉速調節 圖3



具體工作過程：

1、溫控芯片U31得到供電VDD

2、 U31通過DP1/DN1或DP2/ND2腳檢測溫度，并通過系統管理總線SMCLK/SMDATA向EC匯報溫度

3、U31會根據溫度的高低，調節FAN_PWM的占空比，送給風扇接口，風扇內部自行調節風扇的轉速

4、當溫度繼續升高，達到某個值，溫控芯片會發出ALERT#給南橋，南橋會控制CPU暫停工作，此時系統性能受影響，用戶操作時會感覺很卡

5、如果溫度繼續升高，達到設定的值，溫控芯片拉低SYS_SHDN#，一般此信號連的是EC的復位、EC或南橋待機電壓的開啟信號等，所以機器斷電了
