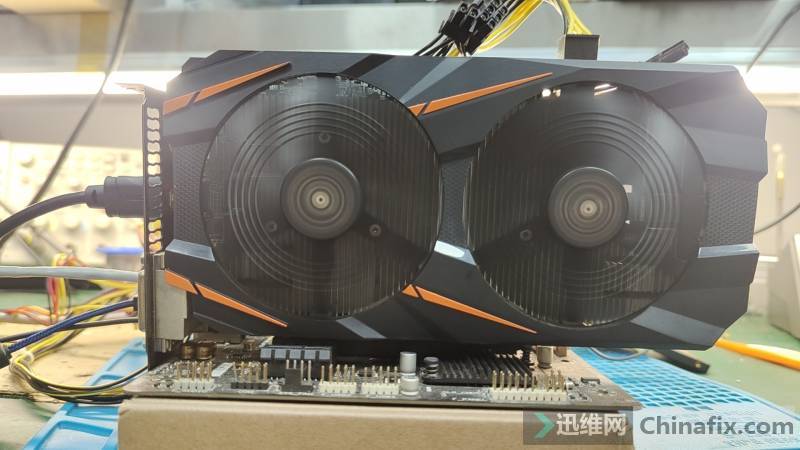

技嘉GTX1060-5G顯卡維修經驗

作者: 佚名日期:2024-06-25 11:25:18 來源: 本站整理

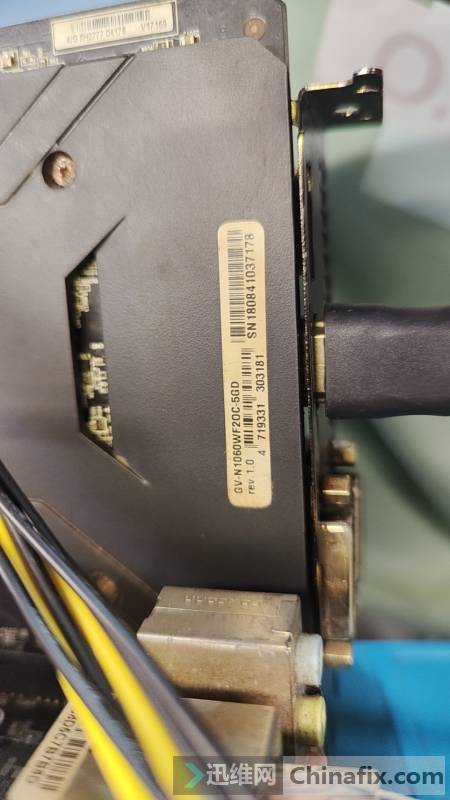

顯卡型號：GV-N1060WF2OC-5GD REV1.0

故障：不顯示（能通電）

拆機檢測：初步斷定電壓不全

N卡供電順序：12v-3.3v-5v-1.8v-0.8v-1.0v-1.5v

分別是：12主供電-3.3主供電-5v轉換-1.8aon供電-0.8核心nvdd-1.0pex總線-1.5FBVDD顯存

根據供電順序排查：PEX會掉，顯存1.5v沒有

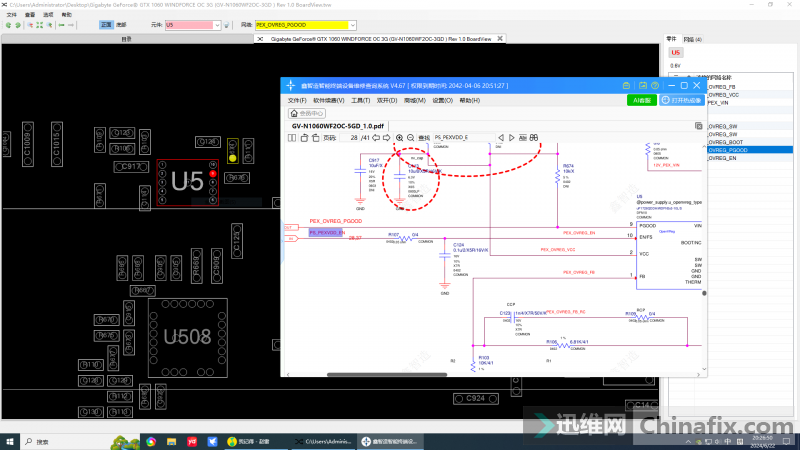

定好芯片，首先換掉U5(up1728q），效果有轉變，pex有了

（如圖）

在穩定PEX供電之后，發現顯存供電還是-無

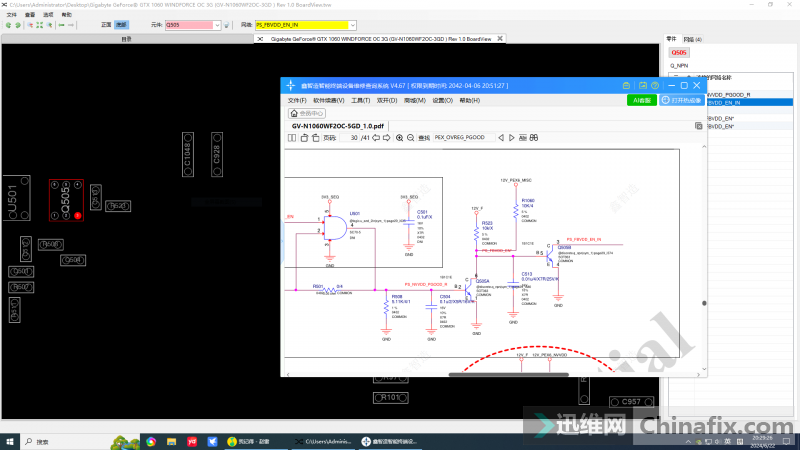

查找電路發現，FBVDD供電開啟供電-無

（此圖為保險電路，全部沒裝，不影響供電產生）

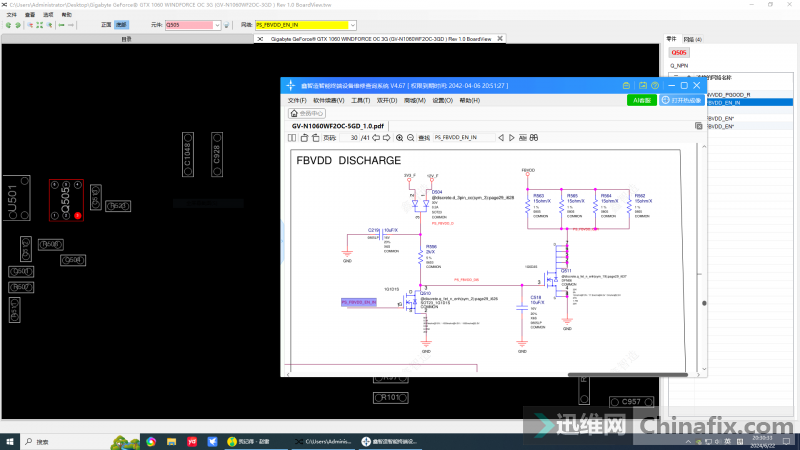

之后，發現Q505為雙三極管控制電路

在測前端供電開啟正常，檢測電路沒有問題，導通正常

故拆除，但仍未產生FBVDD EN供電

且這部分電路大部份原件未裝

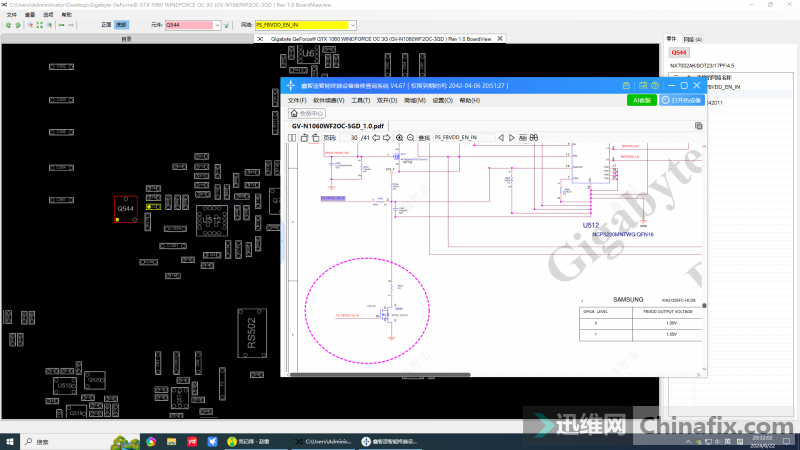

再次排查，發現Q544損壞，導致電壓被拉低

拆除Q544后，上電測試，點亮

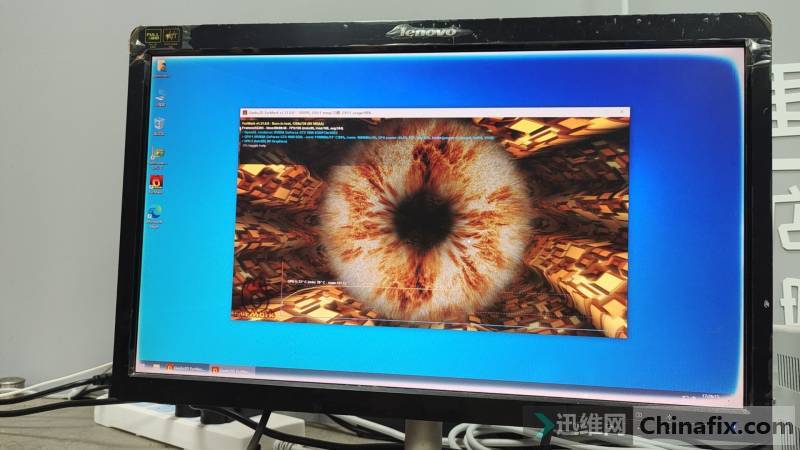

組裝-軟件-測試-維修完畢

總結：這個型號的顯卡，保險電路基本沒裝

在供電電路上，PEX總線供電-顯存供電容易出問題

且屬于設計通病（5張顯卡同一個問題）

最后，感謝大佬觀看！謝謝！
