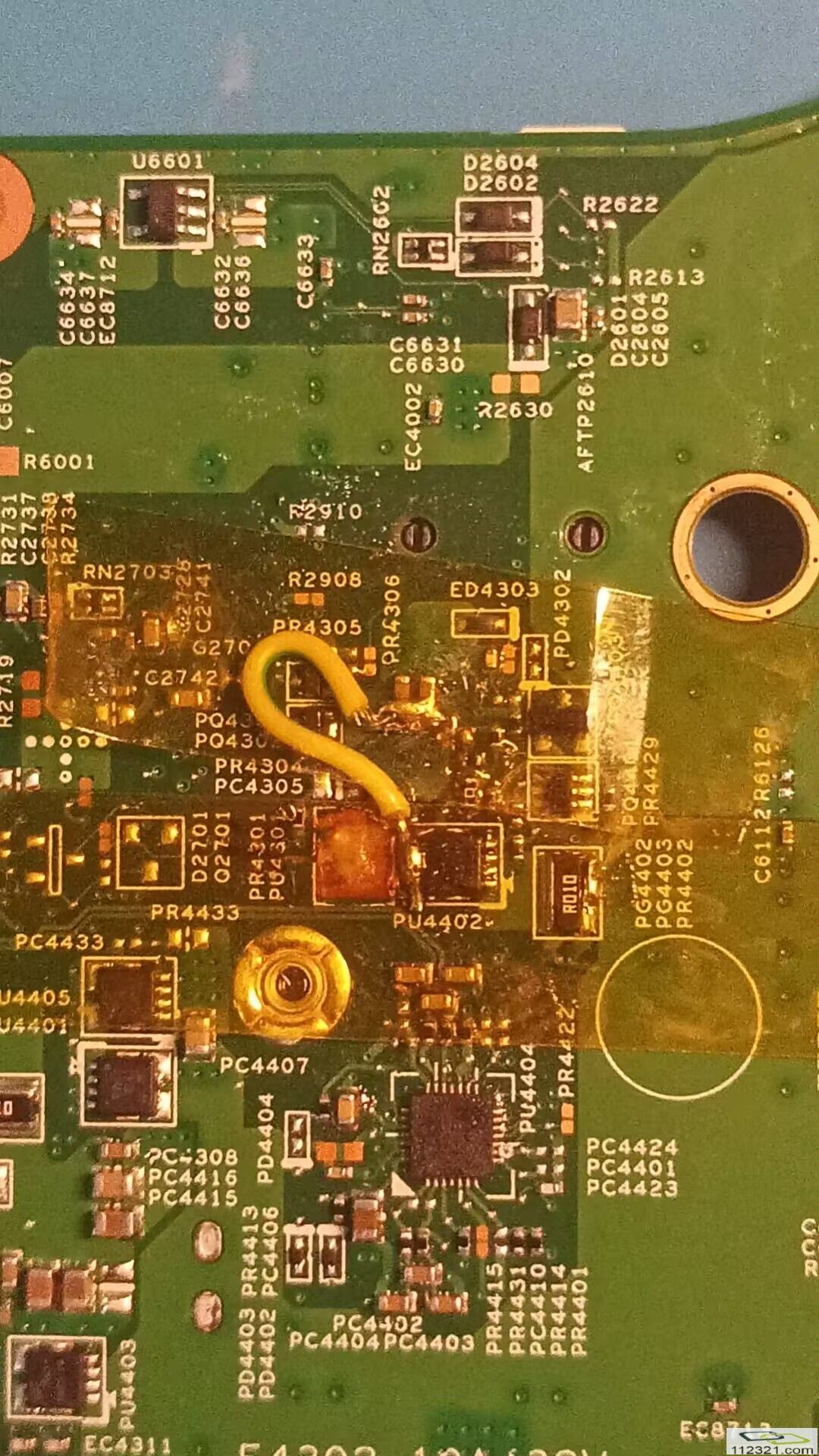

主板15221-1，公共點短路，pu4301燒糊，我自己先嘗試著把黑色的東西刮掉，刮掉后圖片（自己第1次處理這種燒糊的），中間刮多了都漏銅了，中間是接地的，看來這個焊盤不能用了，怕引起短路，這地方就直接蓋上了綠油，本身焊盤也沒了，也不知道怎么搞，也處理了一個發(fā)黑的電容pr4304（修好后忘了裝應該是抑制尖峰電壓的，問題不大）看了下電路圖，感覺可以試一試，通過資料查詢， Ad-off是適配器關閉信號，應該是插上適配器的時候可以設置，只有電池供電的吧，這個信號為高電平時 Pu401截止，電池過來的電壓實現(xiàn)飽和導通，這樣就形成了充電器在的時候依然是電池供電（這里是我的猜想），下面是我的一段電路分析，我想了想如果要電池供電的話pu4403要飽和導通，也就是說剛才提到的ad-off要為高電平，在有充電器的時候，這個要為低電平，這樣來看好像 Pu4301感覺可以去掉，直接導線相連，賭一把通過點位和電路圖觀察，有兩顆電容這里并聯(lián)，覺得這個地方飛線有兩顆電容可以直接焊在一起，電流承受得住（有圖），其實飛線之前公共點后級還有一個短路燒雞拆了一顆濾波電容，通電后鍵盤指示燈亮了，直接裝機屏幕亮了，成功的喜悅來的太突然了，這次是幸運的，畢竟可以改一下電路。
